jww を pdf にオンラインで変換する方法

step1

STEP 1

jww ファイルを選択

ドラッグ & ドロップ、またはファイル選択で変換元ファイルを指定します

step1

STEP 2

アップロードして変換

変換先ファイルに pdf を選択し、「変換する」をクリックします

step1

STEP 3

変換後のファイルをダウンロード

ステータスがアイコンに変われば、すぐにダウンロードが可能です

変換履歴一覧

投稿日
ファイル名
変換先
ステータス
アンケート

jww を pdf にオフラインで変換する方法【体験版あり】

「タブレットやスマホからデータを閲覧したい」「CADデータではなく、すぐに内容が確認できる状態にしたい」という経験はありませんか?
JWW は Jw_cad や JWW に対応したビューワーでないとデータの確認を行うことができません。例えば現場で利用するタブレットで図面の確認を行いたいとき、出先でさっと図面を確認したいとき、そんなときは JWW 形式のままだと不便ですよね。
DARE Toolbox を利用すれば、JWW から PDF へ素早く変換が可能です。PDF に変換すれば、JWW の図面がパソコン・タブレット・スマホどの端末でも全く同じように確認できます。

JWW と PDF 形式の基礎知識

JWW とは

JWW は、国内でも高いシェアを誇る Jw_cad の基本ファイル形式です。 Jw_cad と同様に jw_software_club が策定しています。

JWW はその仕様が公開されているため、Jw_cad 以外にも JWW が読み込める ビューワーや CAD が数多く存在します。一方 Jw_cad 同様に高いシェアを誇る AutoCAD では JWW の読み込みや書き出しには対応していません。

また、JWW とよく似たファイル形式 JWC が存在します。これは1999年まで開発されていた DOS 版だった時代に Jw_cad で利用されていました。現在広く利用されている Windows 版の Jw_cad でも読み込みや書き出しは可能ですが、JWW から対応した寸法図形やソリッドなどに対応していないため、書き出し形式として JWC を利用する時は注意が必要です。

PDF とは

PDF は、アドビシステムズが提唱する電子文書に関するファイル形式です。名称は Portable Document Format からきています。 PDF は、PDF ビューアーがインストールされていればどんな環境でも元のレイアウトをほとんどそのままに表示することが可能です。PDF 以外の電子文書(Word, Excel, HTML など)では、対応するソフトウェアをインストールしていても、ソフトウェアごとの設定やマシンの環境に左右される部分が多く、元のレイアウトを保持することが難しいのです。
PDF には「ラスタ」形式と「ベクタ」形式で作られ屋たデータが存在します。
ラスタ形式は、色や濃度の異なる1px の点のみで構成し、1つの複雑な画像を表現します。点を羅列しているため写真などの複雑なデータの表示に強く、拡大縮小に弱いことが特徴です。
ベクタ形式は、数値(座標)で記憶された点と点を繋いで線やカーブを表現します。数値で記憶されているため拡大縮小に強く、複雑な画像を表現することに弱いことが特徴です。
DARE Toolbox で DWG から PDF へ変換する時は、ベクタ形式のデータで出力されます。図面はもともと点や線で表現されたファイルであることからベクタ形式と相性が良く、用紙サイズに影響されず PDF で再現が可能です。

PDF の読み込みに対応しているCADの種類

PDF の読み込みに対応している CAD をご紹介します。
ベクタ形式であれば、一部の CAD で図面として読み込みが可能です。ラスタ形式の場合、画像として読み込まれます。

製品名概要
AutoCADCAD 業界では世界的にトップシェアを誇る 2次元/3次元汎用CAD。AutoCAD 2017 より、PDF を読み込んで DWG へ変換する機能が搭載。
IJCADAutoCAD 互換の国産2次元汎用CAD。PDF から DWG へ変換する機能は、AutoCAD 2017 よりも以前にリリースされた IJCAD 2013 から搭載されている。

DARE Toolbox の利用を始める準備

DARE Toolbox で JWW から PDF への変換を利用する為に、アプリケーションの準備を行います。
次の手順に従ってライセンスの取得とアプリケーションのインストールを行います。

  1. DARE Store を開き、DARE Toolbox のライセンスを準備します。体験版ライセンスは、1か月間無料でご利用いただけます。
  2. DARE Toolbox をパソコンにインストールします。
  3. DARE Toolbox のライセンス認証を完了します。(DARE のアカウントを入力します)
  4. デスクトップにある DARE Toolbox のアイコンをクリックして起動します。
dwg5 ▲ DARE Toolbox「変換」タブの画面キャプチャ。

DARE Toolbox で JWW 図面を変換する

アプリケーションの準備が完了したら、DARE Toolbox で JWW から PDF への変換を行いましょう。
DARE Toolbox で JWW から PDF へ変換するには、JWW から一旦 DWG へ変換し、DWG から PDF へ変換を行います。

1. 「変換」タブを開く

dwg1

DARE Toolbox で図面の変換を行うには「変換」タブを利用します。

2. 変換する JWW ファイルを選択する

dxf1

画面下部の変換スペースに変換対象の図面をドラッグアンドドロップします。
デスクトップやフォルダ内においてある図面も簡単に選択することが可能です。また、一度に最大99枚まで選択が可能です。

3. 変換後のフォーマットを指定する

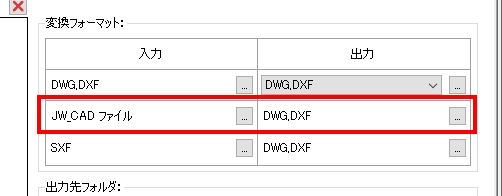

pdf2

JWW をどのフォーマットへ変換するのかを指定します。
今回は JWW を一旦 DWG へ変換します。JWW は DWG または DXF への変換のみであるため、変換後のフォーマットを選択する必要はありません。

4. JWW, DWG の変換設定を行う

dwg6

続いて、入出力ファイルの変換設定を行います。
入力列の「JW_CAD ファイル」または、出力列「DWG,DXF」の右隣にある「...」アイコンをクリックし、変換設定ダイアログを表示します。
必要に応じて設定を行い、「OK」で変更を確定します。
このとき、DWG のバージョンは「AutoCAD 2018」で問題ありません。

5. 変換を行う

dwg4

「ファイル変換」を選択します。
「出力先フォルダ」に変換後の DWG ファイルが出力されます。
出力先フォルダは「フォルダを開く」をクリックすると開くことが可能です。

6. DWG から PDF へ変換を行う

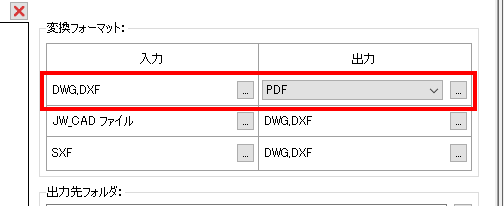

pdf3

DWG が出力できたら、続けて DWG から PDF への変換を行います。
手順2 のように、先ほど変換した DWG を変換スペースへドラッグ&ドロップします。
今度は「DWG,DXF」の出力を「PDF」とし、必要に応じて変換設定を行います。
準備が整ったら ファイル変換 を選択し、PDF への変換を完了します。

JWW 入力設定と PDF 出力設定

jw1

JWW から PDF に変換する時の変換設定を一部解説します。詳しくはオンラインヘルプをご参照ください。

【参考】
DARE Toolbox オンラインヘルプ - JW入力
DARE Toolbox オンラインヘルプ - PDF出力
DARE Toolbox オンラインヘルプ - 出力フラグ設定

出力フラグ

PDF ファイルを出力するときのオプションを指定します。

オブジェクト範囲にズームして出力する
図面にあるオブジェクトがズームして出力されます。
このオプションをオンにしたときは、変換設定から用紙サイズの指定が行えます。

TrueType フォントの埋め込みを使用する
図面内に配置されている TrueType フォントを出力する PDF ファイルに埋め込みます。
TrueType フォントはフォントを埋め込まない場合、PDF ファイルの表示環境によっては文字化けの発生やフォントの種類が変更されてしまう可能性があります。

TrueType フォントの埋め込みの最適化を行う
出力後のファイルで、TrueType フォントの埋め込みの最適化を行います。
最適化を行うと、不要なフォント情報などが削除され、PDF ファイルの容量が小さくなります。

TrueType フォントを図形として出力する
図面内に配置されている TrueType フォントを図形(輪郭線データ)として出力します。
図形として出力すると異なる環境でのフォントの表示差は少なくなりますが、PDF ファイルで文字の編集や検索は行えません。
また、図形への変換精度は [ ベクトル解像度 ]に影響されます。

図形化した TrueType フォント文字列を検索可能にする
このオプションは現在機能していません。

SHX フォントを図形として出力する
図面内に配置されている SHX フォントを図形(輪郭線データ)として出力します。
図形として出力すると異なる環境でのフォントの表示差は少なくなりますが、PDF ファイルで文字の編集や検索は行えません。

図形化した SHX フォント文字列を検索可能にする
このオプションは現在機能していません。

レイヤーを PDF ファイルに出力する
レイヤー情報を PDF ファイルに出力するかどうかを指定できます。
オブジェクトの存在しないレイヤーは出力されません。

非表示のレイヤーも PDF ファイルに出力する
非表示レイヤーを出力するかどうかを指定できます。
非表示レイヤーは非表示のまま出力されるため、[ レイヤーを PDF ファイルに出力する ]オプションと一緒に出力することで、出力されていることを確認できます。
画層プロパティで「印刷をしない」設定になっているレイヤーは、このオプションを使用しても出力はされません。
また、オブジェクトの存在しないレイヤーは出力されません。

図形範囲を PDF ファイルに出力する
このオプションは現在機能していません。

ファイルをエンコード(ファイルサイズを節約)
PDF ファイルを圧縮して出力します。ファイルサイズが小さくなります。

ASCⅡ HEX エンコード
PDF ファイルを ASCⅡ HEX エンコード(アスキー16進数表現)で出力します。 ファイルサイズが大きくなるためご注意ください。

隠線処理を実行する
このオプションは現在機能していません。

ハイパーリンクを出力する
このオプションは現在機能していません。

DARE Toolbox でその他のフォーマットへ変換する

DARE Toolbox では、JWW から PDF への変換のほかにもいろいろな拡張子に対応しています。詳しくは下記の記事をご参照ください。

【参考記事】
DARE Toolbox で DWG から PDF にオフラインで変換する
DARE Toolbox で DXF から PDF にオフラインで変換する

JWW から PDF へ変換することで、様々な端末で図面の共有がしやすくなりますね。特にタブレットやスマホ、Mac や iOS では JWW を開けるビューワーが少ないことから、メール等ですぐに共有・確認が行える PDF はまだまだ重宝されるのではないでしょうか。
